| 品牌：三科 | 型号：ZMAP-16D | 材质：铸钢 |
| 连接形式：法兰 | 订货号：131 | 加工定制：否 |
| 货号：131 | 公称通径：20-300mm | 适用介质：氮气、 氧气 |
| 压力环境：常压 | 工作温度：常温 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：执行器 | 形态：柱塞式 |
| 类型(通道位置)：直通式 | 标准：国标 | 密封形式：硬密封型 |
| 规格：20-300 | 是否跨境货源：否 |

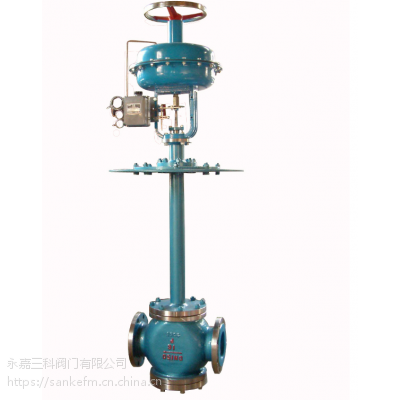

| ZMAP气动低温单座调节阀详细资料： |
一、ZMAP气动低温单座调节阀 概述 ZMAP-16D 气动低温单座调节阀是单座、双座的变形产品。它与常温不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用定位器。
二、ZMAP气动低温单座调节阀 结构原理 气动低温由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。 三、ZMAP气动低温单座调节阀 主要技术指标 公称通径DN单座20253240506580100125150200双座 253240506580100125150200额定流量系数Kv单座0.080.120.200.320.500.801.22.03.25.081220325080120200280450双座 106254063100160250400630流量特性直线直线；等***比配用执行机构型号 ZMA-2ZMA-3ZMA-4ZMA-5行程101016254060作用方式气关式（B），气开式（K）弹簧压力范围KPa标准信号：20～100；其它信号；40～200；20～60；60～100四、ZMAP气动低温单座调节阀--注意事项 1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。 |
