| 品牌：三科 | 型号：JZ611F/W | 订货号：001 |
| 加工定制：是 | 货号：001 | 材质：不锈钢 |
| 连接形式：内螺纹 | 适用介质：水、蒸汽、油品 | 压力环境：常压 |
| 工作温度：常温 | 外形：中型 | 流动方向：单向 |
| 零部件及配件：执行器 | 用途：截止 | 标准：国标 |
| 类型(通道位置)：角式 | 驱动方式：气动 | 规格：DN15-80 |
| 是否跨境货源：否 |

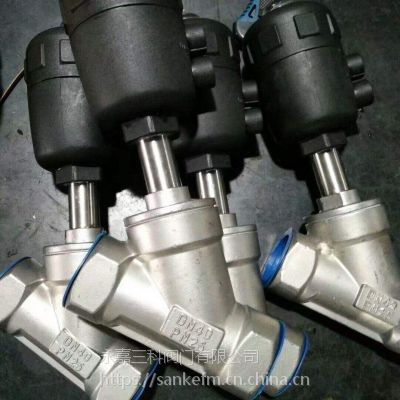

一、产品概述： 气动角座阀保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀。使用时应该选择常开或常闭SAV系列产品由不锈钢铸造和聚四氟乙烯.可用于大多数气体,液体。蒸汽和腐蚀性场合.它带有散热器来保护执行机构。确保阀具有较长寿命。安装位置灵活.为了方便压力接口的定位.执行机构外壳旋转350度增强了灵活性.附带有打开或关闭状态标准显示器。
二、结构特点：
1。流量大、流阻小、无水锤：
2。Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30%的流量。
3。超长使用寿命：
4。阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。
三、技术参数：
名称 | 材料 | 名称 | 材料 |
阀体 | CF8M | 锁紧螺母 | Hpb59-1 |
六角螺母 | 1Cr18Ni9Ti | 指示杆 | Hpb59-1 |
阀芯密封垫 | PTFE | 常闭弹簧 | 65Mn-D |
阀芯体 | OCr178Ni12Mo2 | 缸体 | CF8M |
阀体密封垫 | FKM | 顶盖 | PC |
连接 | CF8M | Y型圈 | FKM |
阀杆 | OCr178Ni12Mo2 | O型圈 | NBR |
阀杆密封套 | PTFE | 阀盖 | CF8M |
阀杆密封圈 | PTFE | 含油轴承 | |
压紧密封垫 | PTFE | 垫圈 | Hpb59-1 |
弹簧挡圈 | 活塞环 | FKM | |
密封弹簧 | 65Mn-D | 活塞 | Hpb59-1 |
订货须知：
尊敬的用户您好：如果在您确定要使用JZ611F/W内螺纹气动角座阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JZ611F/W内螺纹气动角座阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
