| 品牌：三科 | 型号：P45F/H | 公称通径：DN15-250mm |
| 订货号：001 | 加工定制：是 | 货号：0001 |
| 材质：碳钢 | 连接形式：法兰 | 适用介质：泥渣、水垢 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 形态：柱塞式 |
| 零部件及配件：手轮 | 驱动方式：手动 | 类型(通道位置)：二通式 |
| 规格：DN15-250 | 是否跨境货源：否 |
一、产品概述：

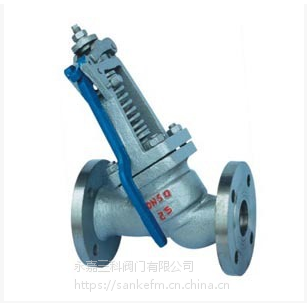

P45F/H型排污阀采用角式45度截止型结构用于锅炉定期排污和其他需要快速启闭的场所。可称为截止型排污阀。锅炉在运行中，由于炉水不断地蒸发、浓缩，使水中的含盐量不断增加。排污阀即是连续或定期从炉内排出一部分含高浓度盐分的炉水，以达到保持炉水质量和排除锅炉底部的泥渣、水垢等杂质的目的，这是排污最主要的作用。它的***个作用就是当锅炉满水或停炉清洗时排放余水。
二、结构原理与应用领地：
P45F/H型排污阀主要由阀体、阀瓣、手柄、支架、弹簧、阀杆、压叉等零件组成。高迩达阀体采用WCB或不锈钢等材料铸造而成，为直通式结构，阀体与中部法兰成45度角。填料函与支架分理，配合为一体内装有弹簧、定位片及施压填料压盖，起到防止阀杆填料处出现泄漏。广泛应用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
三、技术参数：
型号 | 公称压力 | 试验压力（Mpa） | 工作温度 | 适用介质 | ||
（Mpa） | （℃） | |||||
强度（水） | 密封（水） | 气密封 | ||||
p45f-1.6 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250 | 蒸气、气水、油品、煤气、天然气 |
p45f-2.5 | 2.5 | 4 | 2.8 | ≤300 | ||
四：连接尺寸：
口径 | 1.6-2.5（MPa) | |||||
DN | L | D | D1 | D2 | b | H |
15 | 130 | 95 | 65 | 45 | 16 | 105 |
20 | 150 | 105 | 75 | 55 | 110 | |
25 | 160 | 115 | 85 | 65 | 120 | |
32 | 180 | 135 | 100 | 78 | 18 | 140 |
40 | 200 | 145 | 110 | 85 | 155 | |
50 | 230 | 160 | 125 | 100 | 20 | 175 |
65 | 290 | 180 | 145 | 120 | 195 | |
80 | 310 | 195 | 160 | 135 | 22 | 225 |
100 | 350 | 215 | 180 | 155 | 24 | 250 |
125 | 400 | 245 | 210 | 188 | 26 | 270 |
150 | 480 | 280 | 240 | 210 | 28 | 290 |
200 | 600 | 335 | 295 | 265 | 30 | 350 |
250 | 730 | 405 | 355 | 320 | 32 | 405 |
订货须知：
尊敬的用户您好：如果在您确定要使用 P45F/H排污阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定 P45F/H排污阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
